Что такое управляемый коммутатор на 10 портов и зачем он нужен

Поисковые выдачи часто смешивают управляемые коммутаторы, роутеры и PoE-хабы, создавая путаницу. На практике управляемый коммутатор на 10 портов — это устройство канального уровня (L2), которое позволяет администратору контролировать каждый порт отдельно. В отличие от неуправляемых моделей, он поддерживает VLAN для изоляции трафика, QoS для приоритизации голосовой связи или видео, SNMP для мониторинга загрузки и Port Security для блокировки несанкционированных устройств.

Для малого бизнеса или технического подразделения такая модель решает три ключевые задачи: изоляция гостевого трафика от корпоративной сети, централизованное управление питанием PoE-устройств и диагностика проблем без выезда на объект. Компактный форм-фактор позволяет размещать устройство в настенных шкафах, кроссовых или даже под столом, сохраняя при этом операторский уровень контроля.

Реальная конфигурация: 8+2 SFP или 10x RJ45?

Рынок предлагает два основных формата устройств на 10 портов. Первый и самый распространённый — 8 медных портов 10/100/1000BASE-T плюс 2 оптических слота SFP. Такая конфигурация доминирует, потому что SFP-порты позволяют подключать магистральные каналы на расстоянии от 500 метров до 10 километров, изолируя сеть от электромагнитных помех и экономя место в кабельной системе.

Второй формат — 10 полноскоростных медных портов. Он встречается реже в сегменте управляемых устройств и чаще используется в настольных решениях, где требуется максимальная плотность подключений для рабочих станций или серверов без оптической магистрали. При выборе стоит учитывать, что наличие SFP-портов не ограничивает устройство — оно продолжает обслуживать 10 одновременных полнодуплексных соединений, просто два из них вынесены в оптический формат для гибкости.

Сравнение актуальных моделей 2023–2024

Для объективного сравнения отобраны три модели, которые стабильно доступны на рынке, поддерживают полное или смарт-управление и соответствуют современным требованиям к пропускной способности.

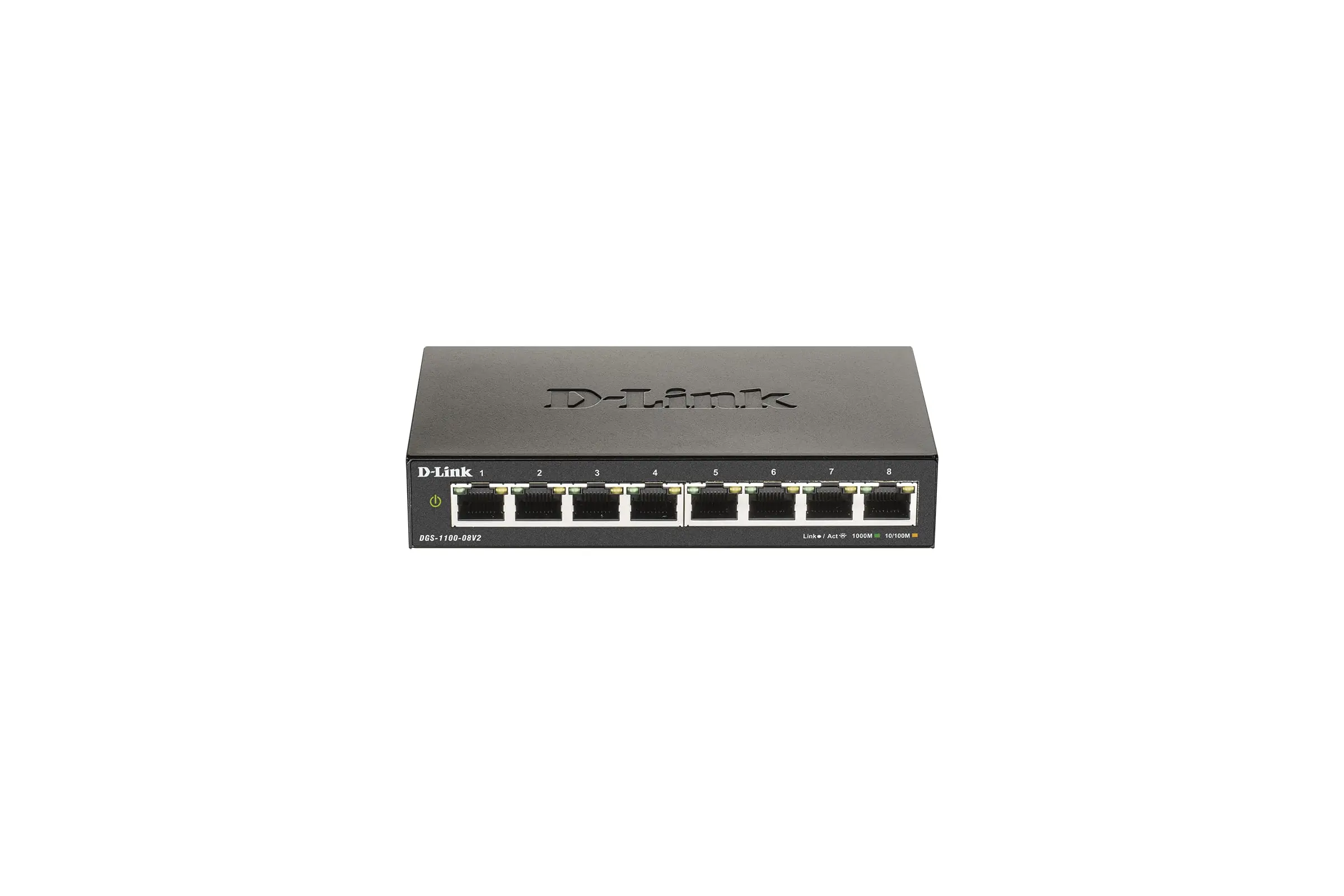

D-Link DGS-1100-08V2 оптимален для администраторов, которым нужен быстрый старт без командной строки. Интерфейс интуитивен, а функционала VLAN и QoS хватает для сегментации офиса. BDCOM S2510-C привлекает наличием полноценного CLI и расширенными функциями мониторинга, что делает его предпочтительным для сетевых инженеров. TP-Link TL-SG1010DE закрывает потребность в чисто медной конфигурации, когда оптика не требуется, но важно сохранить управляемость на всех 10 портах.

[Рекомендация по картинке: Сравнительная таблица характеристик в виде инфографики. Акцент на количестве портов, типе управления и пропускной способности.]

Критерии выбора: на что смотреть при покупке

Пропускная способность коммутационной матрицы должна равняться или превышать удвоенную сумму скоростей всех портов. Для гигабитных моделей на 10 портов это минимум 20 Гбит/с. Меньшие значения указывают на oversubscription, что приведёт к потере пакетов при пиковых нагрузках.

Уровень управления определяет сложность настройки. Smart-коммутаторы предлагают веб-интерфейс с базовыми функциями, достаточными для 80% задач малого бизнеса. Full L2-модели добавляют командную строку, расширенный мониторинг SNMPv3 и тонкую настройку политик безопасности. Выбор зависит от наличия штатного сетевое инженера.

Буфер памяти и скорость пересылки пакетов влияют на стабильность при передаче видео или резервном копировании. Для видеонаблюдения рекомендуется буфер от 1 Мб и поддержка Jumbo Frames до 9000 байт. Для офисного трафика достаточно стандартных 512 Кб.

Тепловыделение и тип охлаждения критичны при размещении в закрытых кроссовых или шкафах. Устройства с пассивным охлаждением работают бесшумно, но требуют свободного пространства для конвекции. Активные вентиляторы обеспечивают стабильность при высоких нагрузках, но создают шум и требуют периодической очистки от пыли.

Сценарии использования и рекомендации по внедрению

Для малого офиса или филиала оптимальна конфигурация 8x RJ45 + 2x SFP. Два оптических порта резервируются для подключения к ядру сети или провайдеру, а медные порты распределяются между сотрудниками и гостями через VLAN. Рекомендуется сразу настроить Port Security на активных портах и отключить неиспользуемые.

Для системы видеонаблюдения предпочтительны модели с поддержкой PoE и расширенным буфером. Если камеры потребляют более 15 Вт каждая, требуется стандарт PoE+ (802.3at). В настройках включается IGMP Snooping для оптимизации multicast-трафика и приоритизация QoS для видео-потоков. Свободный запас портов должен составлять не менее 20% для будущих расширений.

Для серверной или агрегационного уровня подойдёт модель с 10x GE и поддержкой LACP. Объединение двух или четырёх портов в агрегационный канал позволяет удвоить или учетверить пропускную способность до сервера без замены оборудования. Рекомендуется включить мониторинг через SNMP и настроить оповещения о загрузке портов свыше 70%.

[Рекомендация по картинке: Схема типового подключения: офисные ПК, камеры видеонаблюдения и сервер, соединённые с коммутатором. Стрелки показывают направление трафика и резервные оптические линии.]

Заключение

Управляемый коммутатор на 10 портов — это не компромисс, а осознанный выбор для контролируемой и масштабируемой инфраструктуры. Реальная конфигурация 8+2 SFP доминирует на рынке не случайно: оптические аплинки дают запас на будущее и защищают магистраль от помех. Выбор между Smart и Full L2 должен опираться на уровень подготовки персонала, а не на маркетинговые обещания. При правильной настройке VLAN, QoS и мониторинга такое устройство прослужит 5–7 лет без необходимости замены, адаптируясь под рост бизнеса без капитальных вложений в новое оборудование.
