Задача: сеть для удаленного месторождения

Нефтегазовая компания эксплуатировала месторождение в труднодоступном регионе с суровыми климатическими условиями. На объекте требовалось организовать сеть для передачи данных с полевого оборудования: программируемых логических контроллеров (ПЛК), удаленных терминалов (RTU), IP-камер видеонаблюдения и датчиков давления.

Основные требования к решению:

• Работа при температурах от -40°C до +75°C без дополнительного обогрева
• Устойчивость к вибрациям и электромагнитным помехам от силового оборудования
• Питание по PoE для камер и точек доступа Wi-Fi
• Простота монтажа и обслуживания без постоянного присутствия IT-специалистов
• Надежная передача данных через сотовую сеть в центр управления

Выбор оборудования: почему Advantech EKI-2000

После анализа рынка мы выбрали промышленные неуправляемые коммутаторы Advantech серии EKI-2000. Это решение оптимально соответствовало требованиям проекта по нескольким причинам.

Во-первых, коммутаторы работают в расширенном температурном диапазоне и имеют прочный металлический корпус со степенью защиты IP30. Это гарантирует надежную работу в неотапливаемых помещениях рядом с насосными установками.

Во-вторых, функция Plug-and-Play позволяет развернуть сеть без сложной настройки. Инженеры на месте просто подключили кабели — коммутаторы автоматически определили скорость соединений и типы устройств.

В-третьих, модели с поддержкой PoE (Power over Ethernet) по стандартам IEEE 802.3af и 802.3at обеспечивают питание удаленных устройств по витой паре. Это избавило от необходимости прокладывать отдельные линии питания к каждой камере.

Архитектура решения

Мы построили распределенную сеть на базе коммутаторов EKI-2525I и маршрутизаторов BB-SL306. В каждом насосном отсеке установили шкаф с коммутатором, который обеспечивал подключение полевого оборудования.

Схема подключения в каждой точке:

• 2-3 IP-камеры видеонаблюдения с питанием PoE+
• 1-2 ПЛК для управления насосами
• RTU для сбора данных с датчиков давления и температуры
• Точка доступа Wi-Fi для мобильной связи с полевыми бригадами

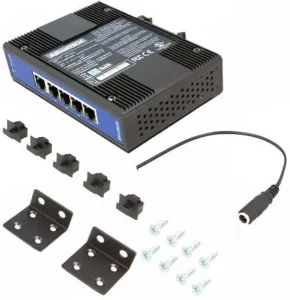

Коммутаторы EKI-2525I имеют 5 портов 10/100Base-T(X), из которых 4 порта поддерживают PoE+. Этого достаточно для подключения всего оборудования в одной точке. Для связи с центром управления использовали маршрутизаторы BB-SL306 с поддержкой сотовых сетей 3G/4G.

Монтаж и запуск за 3 дня

Благодаря неуправляемой архитектуре и функции Plug-and-Play монтаж сети занял всего три дня.

День первый: установка шкафов и коммутаторов

Монтажная бригада установила промышленные шкафы рядом с насосными установками. Коммутаторы EKI-2525I закрепили на DIN-рейку внутри шкафов. Подключили питание 24В постоянного тока к дублированным входам коммутаторов.

День второй: подключение оборудования

Инженеры подключили камеры, ПЛК и датчики к портам коммутаторов. Функция Auto-MDI/MDI-X автоматически определила тип кабеля (прямой или кроссовер), а Auto-Negotiation согласовала скорость соединения — от 10 Мбит/с для старых ПЛК до 100 Мбит/с для камер.

День третий: тестирование и запуск

Проверили работоспособность всех соединений. Функция защиты от широковещательного шторма (Broadcast Storm Protection) автоматически отфильтровала лишний трафик. Индикаторы P-Fail реле показали нормальное состояние питания на всех коммутаторах.

Результаты внедрения

Проект успешно завершен и сдан в эксплуатацию. Система работает стабильно уже более двух лет без сбоев.

Ключевые результаты:

• Время развертывания сети сократилось на 60% благодаря Plug-and-Play
• Затраты на монтаж снизились на 40% за счет PoE — не потребовалась отдельная прокладка линий питания
• Надежность сети повысилась — встроенная защита от электромагнитных помех до 3000В и электростатических разрядов до 4000В
• Обслуживание упростилось — светодиодная индикация позволяет быстро диагностировать состояние портов и питания при визуальном осмотре

Центр управления получает данные с месторождения в реальном времени. Операторы могут контролировать работу насосов, просматривать видео с камер и оперативно реагировать на нештатные ситуации.

Технические характеристики EKI-2000

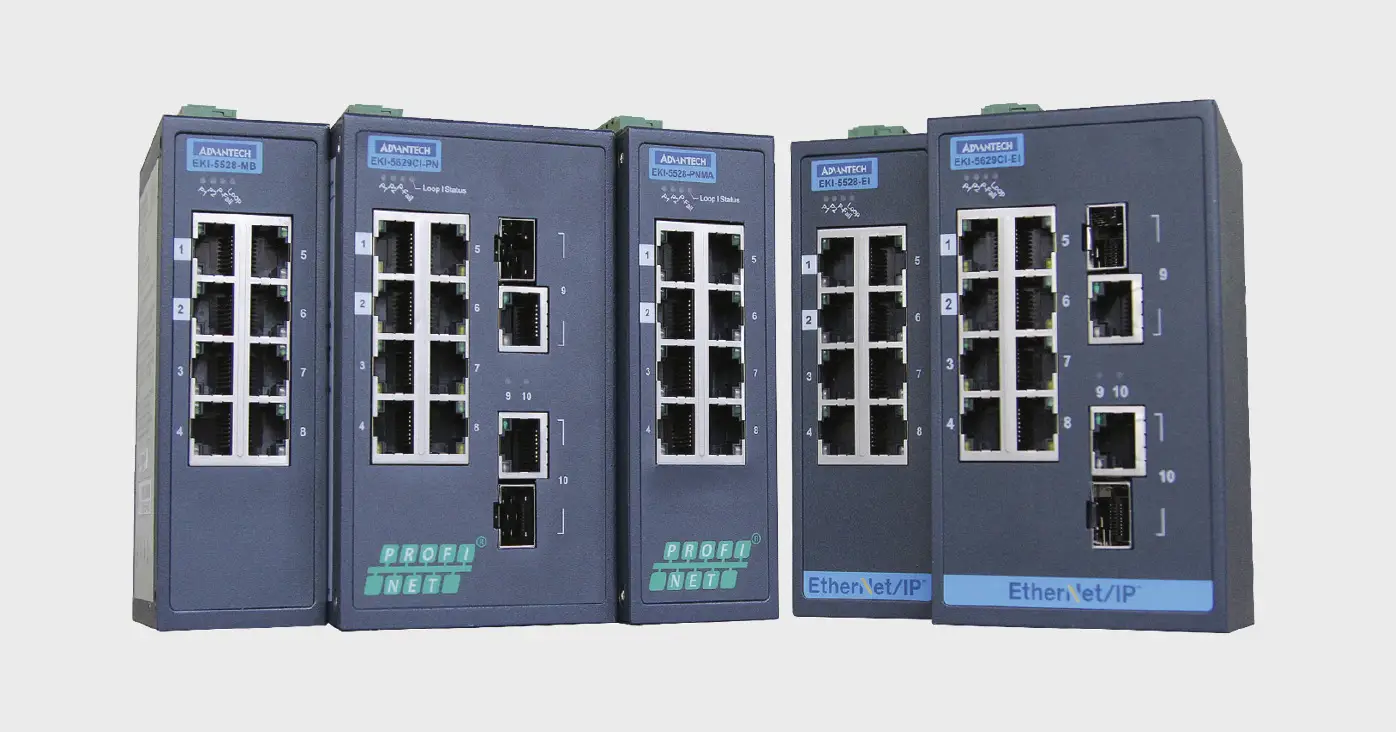

Коммутаторы Advantech серии EKI-2000 представляют собой надежное решение для промышленных сетей начального уровня.

Основные характеристики:

• Порты: от 5 до 28 портов 10/100Base-T(X), опционально с PoE/PoE+
• Скорость: 10/100 Мбит/с с автоопределением
• Питание: 12-48В постоянного тока с резервированием входов
• Температура: от -40°C до +75°C
• Корпус: металлический, степень защиты IP30
• Монтаж: на DIN-рейку или в 19-дюймовую стойку
• Защита: от широковещательного шторма, электромагнитных помех, электростатических разрядов
• Индикация: светодиоды статуса порта, скорости, питания и P-Fail реле

Серия включает более 25 моделей для различных задач. Для данного проекта мы использовали EKI-2525I — 5-портовый коммутатор с 4 портами PoE+ и расширенным температурным диапазоном.

Заключение

Промышленные неуправляемые коммутаторы Advantech EKI-2000 доказали свою эффективность в реальных условиях эксплуатации на удаленном месторождении. Простота настройки Plug-and-Play, надежность работы в экстремальных условиях и поддержка PoE сделали их оптимальным выбором для данного проекта.

Решение позволило быстро развернуть сеть без сложных настроек и обеспечить стабильную передачу данных с полевого оборудования в центр управления. Компания получила надежную инфраструктуру с минимальными затратами на обслуживание.

Для аналогичных проектов в нефтегазовой отрасли, энергетике и транспортной инфраструктуре коммутаторы EKI-2000 остаются проверенным решением начального уровня.
