1.  Что такое коммутатор простыми словами?

Если объяснять, что такое коммутатор простыми словами, представьте его как «умный распределительный щит» для информации. Когда вы отправляете файл с одного компьютера на другой, коммутатор не рассылает данные всем устройствам в сети (как это делали старые хабы). Вместо этого он смотрит на «адресную наклейку» (MAC-адрес) получателя и открывает путь только между вашим компьютером и компьютером-адресатом. Остальные устройства в этот момент могут спокойно заниматься своими делами, не испытывая помех.

2. Что такое коммутатор и для чего он предназначен?

Сетевой коммутатор — это устройство, предназначенное для соединения нескольких узлов компьютерной сети в пределах одного или нескольких сегментов. В отличие от устаревших концентраторов (хабов), коммутатор анализирует трафик и отправляет данные только тому устройству, которому они адресованы.



Основные функции:

Соединение устройств: Объединение компьютеров, принтеров, серверов, камер видеонаблюдения в единую локальную сеть (LAN).

Коммутация кадров: Передача данных на уровне канального адреса (MAC-адреса).

Сегментация сети: Разделение сети на логические части (VLAN) для повышения безопасности и производительности.

Управление трафиком: Приоритизация важного трафика (например, голосовой связи или видео).

3. Для чего нужен коммутатор?

Главная задача оборудования — создание физической и логической структуры сети.

Для чего нужен коммутатор в инфраструктуре:

• Объединение устройств: Подключение ПК, серверов, принтеров, IP-камер в единую локальную сеть (LAN).
• Увеличение количества портов: Роутеры обычно имеют 4 LAN-порта, а коммутатор может иметь 8, 24, 48 и более, позволяя подключить больше устройств.
• Расширение зоны покрытия: С помощью оптических портов можно передавать сигнал на километры без потери качества.
• Сегментация: Разделение сети на отделы (бухгалтерия, склад, гости) для повышения безопасности.

• Для чего нужна коммутация?

Для чего нужна коммутация? Это процесс установления временного соединения между отправителем и получателем данных. Без коммутации сеть работала бы в режиме общей шины, где каждое устройство «слышит» трафик друг друга, что приводит к коллизиям (столкновениям данных) и падению скорости. Коммутация создает выделенные каналы связи для каждой пары устройств, позволяя передавать данные одновременно на полной скорости порта.

5. Как работает коммутатор?

Понимание того, как работает коммутатор, помогает в диагностике сетей. Процесс состоит из трёх этапов:

• Обучение: При включении таблица коммутации пуста. Когда устройство отправляет пакет, свитч запоминает его MAC-адрес и порт, на который он пришёл.
• Принятие решения: При получении пакета коммутатор смотрит на адрес получателя в таблице.
• Пересылка:
  • Если адрес известен: пакет уходит только на нужный порт (Unicast).
  • Если адрес неизвестен: пакет рассылается на все порты, кроме входящего (Broadcast/Flood), пока получатель не ответит.

• Внутреннее устройство коммутатора

Хотя внешне коммутатор выглядит как коробка с портами, внутри него происходят сложные процессы.

Ключевые компоненты:

1. Порты (интерфейсы): Физические разъёмы для подключения кабелей (медных или оптических).
2. Коммутационная матрица (Switching Fabric): «Сердце» устройства. Это высокоскоростная шина, которая соединяет все порты между собой. Она определяет максимальную внутреннюю пропускную способность.
3. Процессор (CPU): Управляющий чип. В неуправляемых коммутаторах он прост, в управляемых — мощный, для обработки протоколов и правил.
4. Оперативная память (RAM): Хранит таблицу MAC-адресов и буфер для пакетов данных во время пиковых нагрузок.
5. Постоянная память (Flash/ROM): Хранит операционную систему коммутатора (прошивку) и конфигурацию.

7. Принципы работы и конструктивное исполнение

Принципы работы базируются на аппаратной коммутационной матрице, которая обеспечивает связь между портами. Типы коммутаторов определяются их интеллектом (управляемые/неуправляемые) и уровнем работы (L2/L3). Конструктивное исполнение влияет на то, где устройство может быть установлено (офис, завод, серверная). Все три фактора взаимосвязаны: например, промышленный коммутатор имеет специфический принцип работы при экстремальных температурах и особое конструктивное исполнение.

8. Конструктивное исполнение

Конструктивное исполнение определяет физическую форму устройства:

1. Настольные (Desktop): Пластиковый или металлический корпус, устанавливаются на поверхность. Часто оснащены пассивным охлаждением (без вентиляторов).
2. Рэковые (Rackmount): Стандартная ширина 19 дюймов, крепятся в серверную стойку. Имеют «уши» для монтажа. Обычно оснащены активным охлаждением.
3. Модульные (Chassis): Корпус-шасси, в который вставляются линейные карты. Позволяет менять количество и тип портов «на лету». Используются в крупных дата-центрах.

9. Типы коммутаторов: Классификация

Коммутаторы делятся на множество типов в зависимости от функционала, уровня модели OSI и сферы применения.

9.1. По уровню управления

1. Неуправляемые (Unmanaged): Работают по принципу «включил и забыл». Не имеют интерфейса настройки, просто передают данные. Идеальны для дома или малого офиса.
2. Управляемые (Managed): Позволяют настраивать сеть через веб-интерфейс или командную строку (CLI). Поддерживают VLAN, мониторинг, безопасность. Предназначены для бизнеса и провайдеров.
3. Смарт-коммутаторы (Smart): Промежуточный вариант. Имеют ограниченный набор функций настройки (обычно через веб), но дешевле полноценных управляемых моделей.

9.2. По уровню модели OSI

1. Уровень 2 (L2): Работают только с MAC-адресами. Классические коммутаторы доступа.
2. Уровень 3 (L3): Умеют маршрутизировать пакеты по IP-адресам, как роутеры. Используются для связи между VLAN и в ядре сети.
3. Уровень 4–7 (L4–L7): Продвинутые устройства, способные анализировать содержимое пакетов, балансировать нагрузку и обеспечивать безопасность на уровне приложений.

9.3. По питанию (PoE)

1. Обычные: Только передача данных.
2. PoE (Power over Ethernet): Передают данные и электричество по одному кабелю. Необходимы для IP-телефонов, точек доступа Wi-Fi и камер видеонаблюдения.
   • PoE (802.3af): до 15,4 Вт на порт.
   • PoE+ (802.3at): до 30 Вт на порт.
   • PoE++ (802.3bt): до 60–90 Вт на порт.

10. Виды коммутаторов для локальных сетей

Когда речь идёт о видах коммутаторов для локальных сетей, классификация идёт по сценариям использования:

1. Домашние / SOHO: Компактные, бесшумные, 5–16 портов.
2. Офисные доступа: Располагаются на этажах, подключают пользователей. Часто имеют PoE.
3. Агрегационные: Собирают трафик с нескольких свитчей доступа перед отправкой в ядро.
4. Ядерные (Core): Высокоскоростные устройства в центре сети, обрабатывающие максимальные потоки.
5. Промышленные: Защищённые от пыли, влаги, вибрации и перепадов температур.

11. Входы и выходы: Типы портов

Порты коммутатора — это точки подключения. Их тип определяет скорость и среду передачи.

1. RJ-45 (медные порты): Самый распространённый тип.
   • Fast Ethernet: 10/100 Мбит/с (устаревающий стандарт).
   • Gigabit Ethernet: 10/100/1000 Мбит/с (современный стандарт).
   • Multi-Gig: 2.5G, 5G, 10G Base-T.
2. SFP / SFP+ (оптические порты): Слоты для транспондеров. Позволяют подключать оптоволокно для передачи данных на большие расстояния (от 500 м до 80 км).
   • SFP: до 1 Гбит/с.
   • SFP+: до 10 Гбит/с.
   • QSFP+: до 40/100 Гбит/с.
3. Console-порт: Специальный разъём (обычно RJ-45 или USB) для первичной настройки управляемого коммутатора через консольный кабель.
4. Uplink-порт: Выделенный порт для подключения к вышестоящему оборудованию (например, к роутеру или другому свитчу). Часто имеет повышенную скорость.

12. Типы и плотность портов

Типы и плотность портов варьируются в зависимости от модели:

1. Плотность: Количество портов в одном устройстве. Стандартные значения: 5, 8, 16, 24, 48. Высокая плотность экономит место в стойке.
2. Медные порты (RJ-45): Для подключения конечных устройств (витая пара).
3. Оптические порты (SFP/SFP+/QSFP): Для магистральных соединений на большие расстояния.
4. Комбо-порты: Когда один физический интерфейс может работать либо как медный, либо как оптический (но не одновременно).

13. Питание по сети (PoE)

Технология питания по сети (PoE — Power over Ethernet) позволяет передавать электричество вместе с данными по кабелю витая пара.

1. Стандарты: 802.3af (до 15 Вт), 802.3at (до 30 Вт), 802.3bt (до 90 Вт).
2. Применение: Питание IP-телефонов, точек доступа Wi-Fi, камер видеонаблюдения.
3. Преимущество: Не нужно тянуть отдельный кабель питания к каждому устройству, что упрощает монтаж и снижает затраты.

14. Технические характеристики и отличия

При выборе коммутатора важно смотреть на следующие параметры:

Характеристика	Описание	На что влияет
Пропускная способность (Switching Capacity)	Суммарная скорость, которую может обработать матрица (Гбит/с)	Максимальный объём трафика без задержек
Скорость пересылки пакетов (Forwarding Rate)	Количество пакетов в секунду (Mpps — миллионов пакетов в секунду)	Производительность при большом количестве мелких пакетов
Таблица MAC-адресов	Количество адресов, которые может запомнить устройство (например, 8 000 или 32 000)	Сколько устройств можно подключить без потери эффективности
Jumbo Frames	Поддержка кадров увеличенного размера (до 9 000 байт)	Ускоряет передачу больших файлов в серверных сетях
Задержка (Latency)	Время прохождения пакета через коммутатор (микросекунды)	Критично для онлайн-игр, трейдинга и VoIP
Стекируемость	Возможность объединить несколько коммутаторов в один логический	Упрощает управление парком устройств

15. Функциональные и конструктивные особенности

Глубокий анализ показывает важные функциональные и конструктивные особенности коммутаторов:

1. Буфер памяти: Размер очереди пакетов. Чем больше, тем лучше устройство справляется со всплесками трафика без потерь.
2. Производительность процессора: Влияет на скорость обработки управляемых функций (ACL, маршрутизация).
3. Тепловыделение: Зависит от потребляемой мощности и наличия PoE. Требует правильного планирования вентиляции в стойке.
4. Шумность: Важна для размещения в офисе. Серверные модели могут быть очень шумными из-за мощных вентиляторов.

16. Отличия: Коммутатор vs Концентратор vs Роутер

Часто эти устройства путают. Вот главные отличия:

1. Хаб (концентратор): Устаревшее устройство. Просто копирует сигнал со всех портов на все остальные. Создает «кашу» из трафика и коллизий. Свитч умнее.
2. Роутер (маршрутизатор): Соединяет разные сети (например, вашу домашнюю и Интернет). Работает с IP-адресами, раздает IP (DHCP), имеет брандмауэр. Свитч работает внутри одной сети.
3. Коммутатор: Соединяет устройства внутри одной сети, работая с физическими адресами (MAC).

Примечание: В быту устройство, которое выдает нам интернет, часто называют «роутером», но внутри оно содержит и роутер, и свитч (на 4 порта), и точку доступа Wi-Fi.

17. Гигабитный коммутатор: что это и зачем нужен?

Гигабитный коммутатор — это устройство, поддерживающее скорость передачи данных до 1000 Мбит/с на каждом порту.

Когда нужен гигабитный свитч:

1. Для работы с сетевыми хранилищами (NAS) и большими файлами.
2. Для потоковой передачи видео в 4K.
3. Для онлайн-игр с низкими задержками.
4. Для офисов с активным обменом данными.

Fast Ethernet (100 Мбит/с) сегодня считается устаревшим стандартом. Для любой новой сети рекомендуется выбирать минимум Gigabit Ethernet.

18. Коммутатор с поддержкой PoE: выбор для видеонаблюдения и телефонов

Коммутатор с PoE (Power over Ethernet) — популярный запрос среди пользователей, устанавливающих системы безопасности.

Преимущества PoE-коммутатора для видеонаблюдения:

1. Один кабель для питания и передачи данных.
2. Упрощённый монтаж камер в труднодоступных местах.
3. Централизованное управление питанием.
4. Возможность удалённой перезагрузки камер.

Важно: При выборе учитывайте общий бюджет PoE (суммарная мощность всех портов) и стандарт питания каждой камеры.

19. Управляемый коммутатор: настройка VLAN и безопасность

Управляемый коммутатор позволяет гибко настраивать сеть под ваши задачи.

Ключевые возможности:

1. VLAN: Логическое разделение сети на изолированные сегменты.
2. QoS: Приоритизация важного трафика (голос, видео).
3. Port Security: Ограничение доступа по MAC-адресам.
4. SNMP: Мониторинг состояния устройства и трафика.
5. ACL: Списки контроля доступа для фильтрации пакетов.

Базовая настройка обычно выполняется через веб-интерфейс или консольный кабель (CLI).

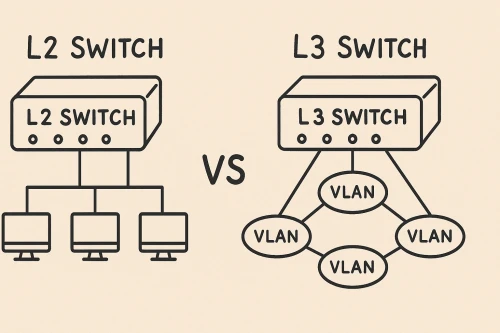

20. Коммутатор уровня 2 и уровня 3: в чём разница?

Параметр	Уровень 2 (L2)	Уровень 3 (L3)
Работа с адресами	Только MAC-адреса	MAC + IP-адреса
Маршрутизация	Нет	Да (между VLAN)
Стоимость	Ниже	Выше
Применение	Доступ пользователей	Ядро сети, агрегация

L3-коммутатор совмещает функции свитча и простого роутера, что упрощает архитектуру корпоративной сети.

21. Промышленный коммутатор: особенности и применение

Промышленные коммутаторы разработаны для работы в сложных условиях:

1. Температурный диапазон: от –40 °C до +75 °C.
2. Защита корпуса: IP30, IP40, IP67 (от пыли и влаги).
3. Питание: Поддержка постоянного тока (12–48 В) и резервирование.
4. Крепление: На DIN-рейку или в стойку.
5. Надёжность: Усиленная защита от вибрации и электромагнитных помех.

Сферы применения: заводы, транспорт, уличное видеонаблюдение, энергетика.

22. Коммутатор для видеонаблюдения: критерии выбора

При подборе оборудования для системы видеонаблюдения учитывайте:

1. Пропускная способность: Умножьте битрейт каждой камеры на их количество + запас 30%.
2. PoE-бюджет: Суммарная мощность должна покрывать все камеры.
3. Буфер памяти: Важен для обработки пиковых нагрузок без потери кадров.
4. Uplink-порт: Желательно иметь порт 10G для подключения к серверу.
5. Надёжность: Предпочтительны модели с металлическим корпусом и резервированием питания.

23. Коммутатор для офиса: оптимальное решение

Требования к офисному коммутатору:

1. Количество портов: 24 или 48 для этажного распределения.
2. Управляемость: Поддержка VLAN для разделения трафика гостей и сотрудников.
3. PoE: Для питания телефонов и точек доступа Wi-Fi.
4. Безопасность: 802.1X для аутентификации устройств.
5. Мониторинг: Поддержка SNMP для сетевого администратора.

24. Коммутатор для дома: какой выбрать?

Чек-лист для домашнего использования:

✅ Неуправляемый — не требует настройки. ✅ Гигабитные порты — запас на будущее. ✅ 5–8 портов — достаточно для большинства квартир. ✅ Бесшумный — пассивное охлаждение без вентиляторов. ✅ PoE (опционально) — если планируете ставить умные камеры или точки доступа.

Для стандартной домашней сети достаточно недорогого гигабитного свитча на 5–8 портов от проверенного бренда.

25. Оптический коммутатор с портами SFP: когда он нужен?

Оптические порты (SFP) расширяют возможности коммутатора:

1. Дальность: Передача данных до 80 км (вместо 100 м для витой пары).
2. Защита: Оптоволокно не боится электромагнитных помех.
3. Гибкость: Модули SFP можно менять под задачу (многомод/одномод, разная дальность).

Применение: соединение зданий, магистральные каналы, подключение к провайдеру.

26. Резервирование и отказоустойчивость

Для бизнеса критичны резервирование и отказоустойчивость.

1. Дублирование блоков питания: Если один блок сгорит, второй подхватит нагрузку без выключения свитча.
2. Вентиляторы: Сменная конструкция с резервированием.
3. Протоколы связности: STP (Spanning Tree), RSTP, MSTP предотвращают петли и обеспечивают альтернативные пути передачи данных при обрыве кабеля.
4. Стекирование: Объединение нескольких физических свитчей в один логический. Если один выйдет из строя, стек продолжит работать (в зависимости от конфигурации).

27. Возможности и разновидности коммутаторов

Современные возможности и разновидности коммутаторов выходят за рамки простой передачи данных:

1. Безопасность: 802.1X (аутентификация устройств), DHCP Snooping, защита от штормов широковещательных пакетов.
2. Мониторинг: Поддержка SNMP, зеркалирование портов (SPAN) для анализа трафика.
3. Голос и видео: Приоритизация трафика (QoS) для качественной IP-телефонии.
4. Энергосбережение: Отключение питания на неиспользуемых портах или снижение мощности в зависимости от длины кабеля (Green Ethernet).
5. Виртуальные коммутаторы (vSwitch): Программные решения внутри гипервизоров для виртуальных машин.

28. Популярные производители коммутаторов

Выбор бренда — важный этап при покупке сетевого оборудования. Надёжный производитель гарантирует качество сборки, стабильность прошивки и своевременную техническую поддержку. Рассмотрим лидеров рынка в разных сегментах.

Для дома и малого офиса (SOHO)

Эти бренды предлагают оптимальное соотношение цены и качества для домашних сетей:

1. TP-Link: Самый популярный бренд в бюджетном сегменте. Широкий ассортимент неуправляемых гигабитных коммутаторов, простая установка, доступные цены.
2. Zyxel: Надёжные решения для дома и малого бизнеса. Хорошая техподдержка на русском языке, стабильная работа.
3. Tenda: Бюджетные устройства с базовым функционалом. Подходят для простых задач без требований к расширенным настройкам.
4. Xiaomi / Mercusys: Стильный дизайн, компактность, минималистичный функционал. Идеальны для эстетичных домашних интерьеров.
5. D-Link: Проверенный временем бренд с широким ассортиментом. Хороший выбор для небольших офисов и домашних сетей.

Для среднего и корпоративного бизнеса

Бренды этого сегмента предлагают управляемые коммутаторы с продвинутыми функциями:

1. Cisco: Мировой лидер в области сетевого оборудования. Высокая надёжность, широкие возможности настройки, отличная поддержка. Подходит для крупных предприятий и провайдеров. Минус: высокая стоимость.
2. Huawei: Мощные решения для корпоративных сетей с конкурентной ценой. Поддержка современных стандартов, хорошая масштабируемость.
3. HPE Aruba: Премиальное оборудование с акцентом на безопасность и простоту управления. Отличная интеграция с экосистемой HPE.
4. Ubiquiti: Популярный выбор для провайдеров и продвинутых пользователей. Единая платформа управления (UniFi), стильный дизайн, хорошее соотношение функционала и цены.
5. MikroTik: Любимый бренд сетевых администраторов. Мощный функционал по доступной цене, гибкая настройка через RouterOS. Минус: высокий порог входа для новичков.

Для промышленных задач и специализированных решений

1. Moxa: Лидер в области промышленной сетевой автоматики. Коммутаторы с защитой IP30/IP67, работой при экстремальных температурах, креплением на DIN-рейку.
2. Siemens (Scalance): Надёжные решения для промышленной автоматизации, совместимые с системами PROFINET и другими промышленными протоколами.
3. Advantech: Оборудование для встраиваемых систем и промышленного IoT с расширенными возможностями управления.

На что обратить внимание при выборе бренда

✅ Гарантия и сервис: Наличие официального сервисного центра в вашем регионе. ✅ Обновления прошивки: Регулярные обновления закрывают уязвимости безопасности и добавляют новый функционал. ✅ Документация: Наличие руководств и базы знаний на русском языке упрощает настройку. ✅ Экосистема: Оборудование одного бренда часто проще интегрируется между собой (единый интерфейс управления). ✅ Отзывы и репутация: Изучите опыт других пользователей перед покупкой дорогой модели.

Совет: Для дома достаточно выбрать проверенный бренд из бюджетного сегмента (TP-Link, Zyxel). Для бизнеса стоит рассмотреть корпоративные линейки (Cisco, Huawei, Ubiquiti), где важны надёжность и масштабируемость. Для промышленных задач — специализированных производителей (Moxa, Siemens).

29. Как выбрать коммутатор: пошаговое руководство

Руководство как выбрать коммутатор зависит от ваших задач:

1. Определите количество устройств: Выберите запас портов (если нужно 10 устройств, берите свитч на 16 портов).
2. Выберите скорость: Для интернета до 100 Мбит/с хватит Fast Ethernet, для современности — Gigabit Ethernet (10/100/1000).
3. Нужен ли PoE: Если подключаете камеры или телефоны — обязательно берите PoE-модель с подходящим бюджетом мощности.
4. Определите уровень управления: Для дома — неуправляемый. Для офиса с разделением сетей — управляемый L2/L3.
5. Учтите место установки: В шумный серверный шкаф — рэковый, в тихий офис — настольный бесшумный.
6. Проверьте совместимость: Убедитесь, что оптические модули и кабели подходят к выбранной модели.

Заключение

Коммутатор — это незаметный герой любой сети. Правильный выбор типа коммутатора (управляемый или нет, с PoE или без, L2 или L3) определяет стабильность, скорость и безопасность вашей инфраструктуры. Для дома достаточно простого «железного ящика», но для бизнеса инвестиции в управляемое оборудование окупаются за счёт гибкости настройки и лёгкого администрирования. Начните с понимания базовых принципов работы, изучите типы устройств, характеристики и популярных производителей — и вы сможете построить надёжную сеть, которая прослужит долгие годы.

Дополнительные темы для углублённого изучения

1. Протокол VLAN (802.1Q): Логическое разделение одной физической сети на несколько виртуальных.
2. Spanning Tree Protocol (STP): Защита от петель в сети и резервирование каналов.
3. Link Aggregation (LACP): Объединение нескольких кабелей в один логический канал для увеличения скорости.
4. Стандарты PoE (802.3af/at/bt): Детальное сравнение мощностей и совместимости.
5. Оптические трансиверы (SFP, SFP+, QSFP): Как выбирать и совместимость вендоров.
6. Кабели витая пара (Cat5e, Cat6, Cat6a, Cat7): Отличия и влияние на скорость.
7. Модель OSI: 7 уровней взаимодействия открытых систем (где работает свитч, а где роутер).
8. Таблица ARP: Как связываются IP- и MAC-адреса.
9. Настройка статической маршрутизации на L3-коммутаторах.
10. Протокол DHCP Snooping: Защита от поддельных серверов адресов в сети.
11. Port Security: Ограничение доступа к порту по MAC-адресу.
12. Мониторинг сети (SNMP, NetFlow): Как отслеживать трафик на коммутаторе.
13. Программно-определяемые сети (SDN): Будущее управления коммутаторами.
14. Стек коммутаторов (Stacking): Технологии StackWise, VSF, IRF.
15. QoS (Quality of Service): Приоритизация голосового и видео трафика.
16. Зеркалирование портов (Port Mirroring): Для анализа трафика снифферами.
17. Промышленные сети (PROFINET, EtherNet/IP): Специфика коммутаторов в автоматизации.
18. Беспроводные контроллеры (WLC): Взаимодействие свитчей и точек доступа Wi-Fi.
19. Безопасность коммутаторов: Защита от атак типа MAC Flooding и ARP Spoofing.
20. Энергоэффективность (Green Ethernet): Технологии снижения потребления энергии портами.

Copy

Ask Qwen

Explain

Translate(en-US)
